2 giratórios em 1 máquina tampando de enchimento na indústria médica

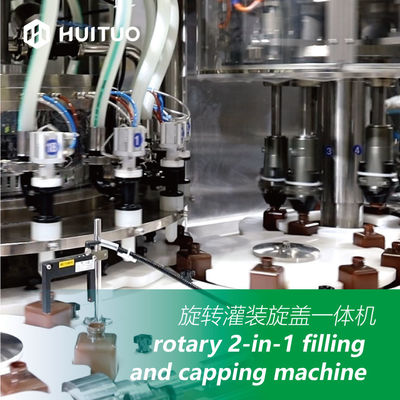

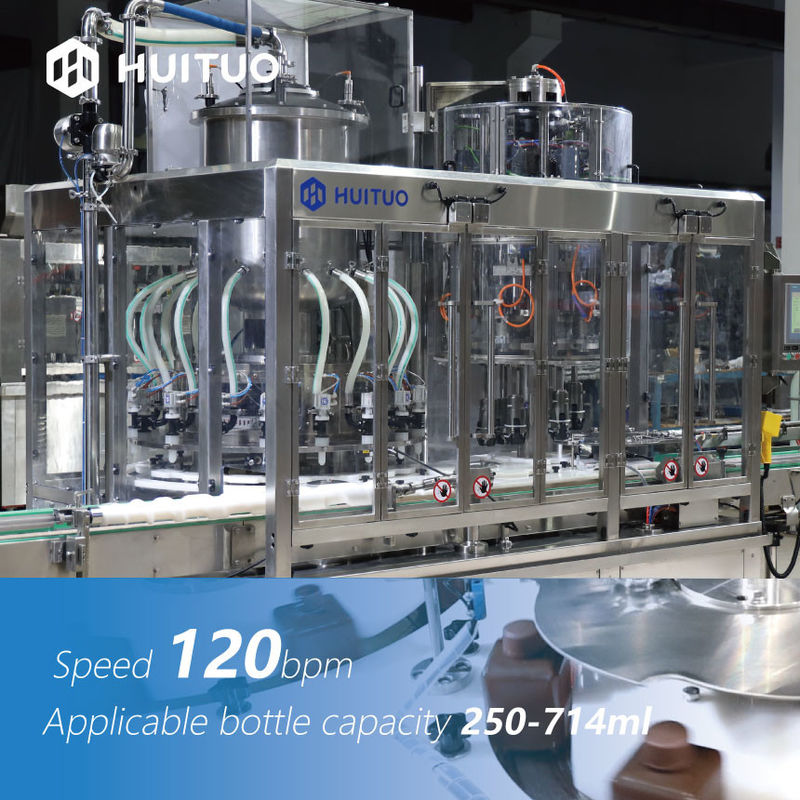

Enchimento 2 in-1 giratório de Huituo e máquina tampando aplicados na indústria médica

a máquina de in-1 inclui 24 máquinas de enchimento roatry da cabeça e 6 tampando giratória principal de 1.The 2 a máquina de enchimento e tampando. Usa a haste do parafuso para separar a garrafa antes da posição de enchimento. É composta do sistema de controlo, transportando o dispositivo, o dispositivo fotoelétrico da detecção, da alimentação, o tanque de armazenamento, o dispositivo de controle do nível líquido, o posto de gasolina, tampando a estação com a rejeção incompetente etc. dos produtos.

2. A peça de controle elétrica é composta do PLC e do conversor de frequência, que caracteriza a integração alta, a capacidade forte do controle e a operação segura. O tela táctil faz a operação da máquina mais segura e conveniente, e a relação da humano-máquina é mais amigável. Os sensores fotoelétricos usam componentes de detecção avançados para fazer à integração eletromecânica da máquina um desempenho perfeito.

3. Pode ser amplamente utilizado para uma variedade de tipos da garrafa e do tampão. O ajuste e a substituição simples das peças da comutação estão exigidos, quando a produção em mudança, que salvar não somente custos, mas igualmente melhora extremamente a eficiência e a produtividade da linha inteira.

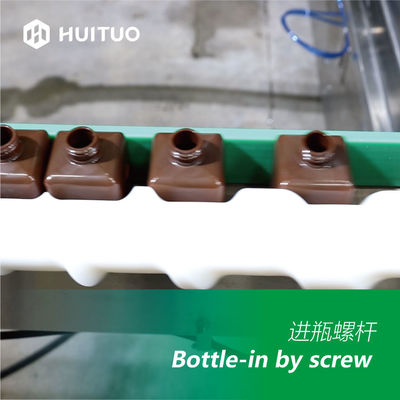

Garrafa-no parafuso é processado pelo projeto do contorno; Dar mamadeira preciso e rápido; Movimentos delicados, nenhum dano a engarrafar.

Tanque de armazenamento

É composto do corpo do tanque principal, da tubulação de alimentação, da tubulação de limpeza, da bola de limpeza, do sensor nivelado líquido da detecção, e da válvula de segurança mecânica etc. O sensor nivelado líquido usa um radar da onda guiada e tem uma função de detecção nivelada líquida contínua. O reabastecimento do tanque é executado de acordo com o sinal de realimentação da detecção nivelada líquida. Quando o nível líquido está a baixo nível líquido ajustado, a válvula de borboleta abre e começa reabastecer. Quando o nível líquido alto é ajustado, a válvula de borboleta fecha-se e para-se de alimentar.

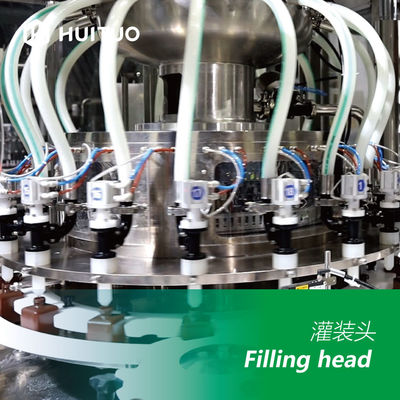

Cabeça de enchimento

Bocal de enchimento especialmente projetado com elevada precisão e vida útil longa.

Posicionamento da garrafa

Cada posto de gasolina usa o molde de imitação para posicionar a garrafa.

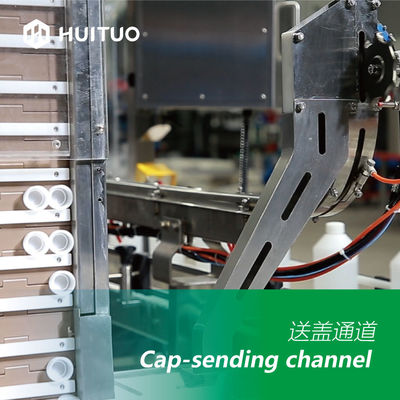

Tampão-emissão

Tampão-enviando o canal: suprimento de ar (fonte de energia: ventilador); O projeto de canal deemissão tem a remoção do tampão da parte superior.

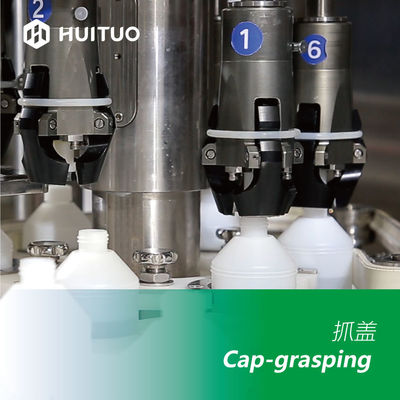

Cabeça tampando

tampa de agarramento rápida da estrutura, do abraço aproximadamente 360°, a estável e a segura da mudança da Três-maxila

- Durante o processo tampando, torque espalha uniformemente a três pontos simétricos, não causam nenhuma deformação do tampão

- Faça o movimento não-relativo entre garras e tampões, não assegurar eficazmente nenhum risco aos tampões

- Mantenha a estação estática entre garras e as garrafas durante tampar, não se certificam de nenhum risco às garrafas

- sistema de controlo Alto-precioso do torque, um valor de torque estável e razoável

Comutação do molde

Para especificações diferentes dos produtos, adota o projeto de lançamento rápido, incluir garrafa-na roda estrelada, roda estrelada da garrafa-para fora, garrafa-tomando a roda estrelada, a placa de guia de entrada e saída da garrafa, e o anel de retenção exterior. O molde e o disco cor-são codificados para distinguir entre especificações diferentes.

Rejeção incompetente do produto

Uma estrutura da correia do dobro-transporte com um sensor inteligente da detecção é instalada na garrafa que retira a divisória. As garrafas qualificadas são transportadas normalmente, e (nenhum tampão interno e as garrafas incompetentes de nenhum tampão exterior) são desviados automaticamente a uma outra correia transportadora usando um cilindro do balanço. Quando o bloco da garrafa aparece, a máquina tampando parará automaticamente e começará outra vez quando o problema resolvido.

O método mecânico, combinado com a fotoeletricidade é usado para detectar se há o tampão interno e pressionado corretamente, que pode se assegurar de que o tampão exterior não esteja tampando sem o tampão interno.

Porta da segurança

Todas as portas estão instaladas com interruptor de limite para se certificar de paradas da máquina e enviam sinal de advertência quando a porta está aberta. Todas as máquinas da área da produção com protetor móvel são bloqueadas eletricamente para interromper completamente o circuito de movimentação principal e de controle e para trazer todo o movimento da máquina a uma parada rápida imediatamente em cima de abrir o protetor.
